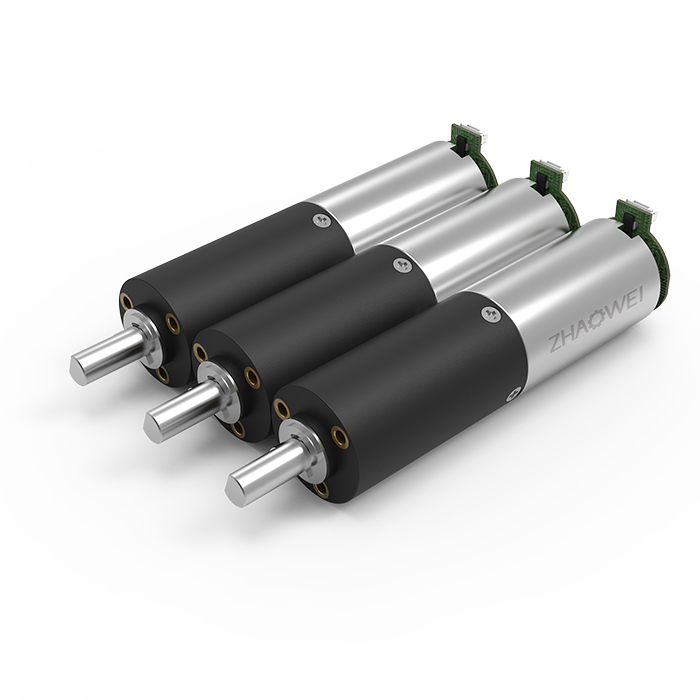

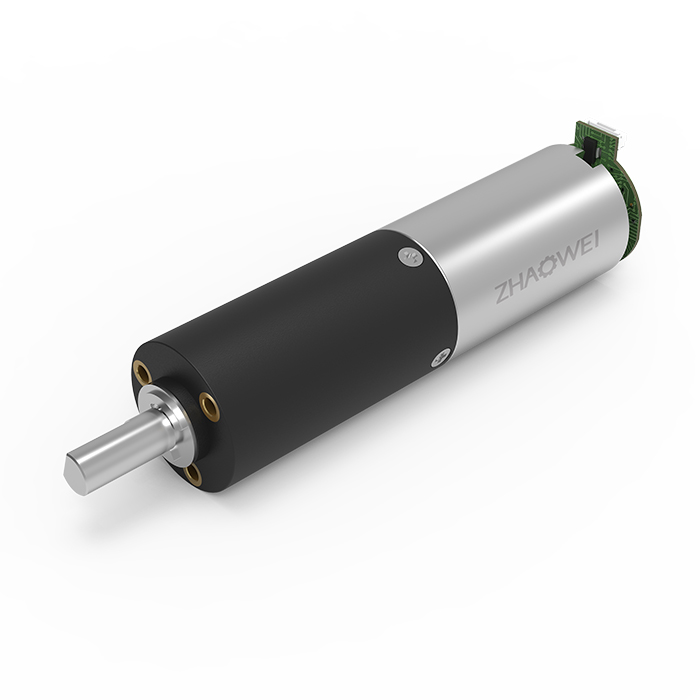

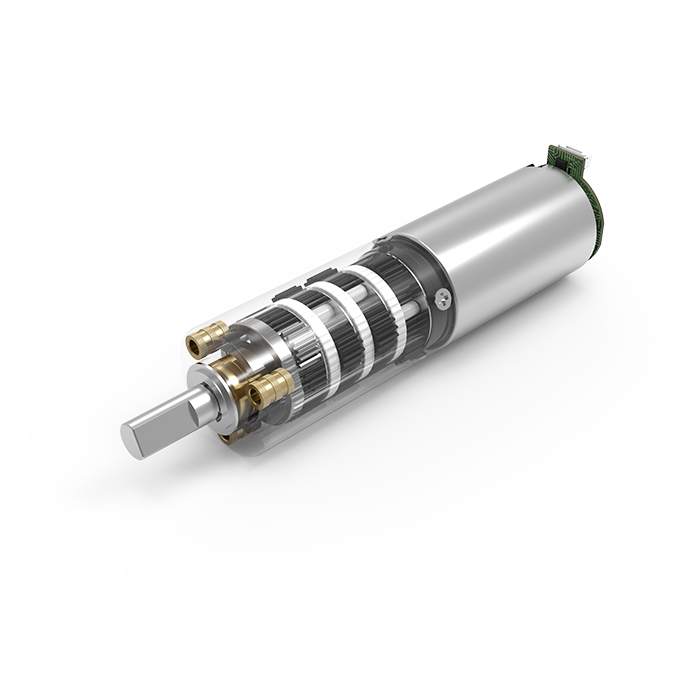

概述
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4、6 | 16、24、36 | 64、96、144、216 | 256、384、576、864、1296 |
| 最大傳連續輸功率（W） | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 |
| 最大瞬時傳輸功率（W） | 4.5 | 4.5 | 4.5 | 4.5 |
| 額定容許力矩（Nm） | 0.5 | 0.5 | 0.5 | 0.5 |
| 最大瞬時轉矩(Nm) | 1.5 | 1.5 | 1.5 | 1.5 |
| 最大效率(%) | 85 | 73 | 65 | 58 |
| 空載平均空回(°) | ≤3 | ≤3 | ≤3 | ≤3 |
| 最大軸向動態載荷（N） | 80 | 80 | 80 | 80 |
| 最大徑向載荷（離法蘭4mm處）(N) | 含油滑動軸承：≤50N?? 滾動軸承：≤100N | |||
| 齒輪箱長度L1(mm) | 19.1 | 26.4 | 33.7 | 41 |
| 重量（G） | 53 | 65 | 76 | 88 |
推薦型號
| 型號 | 典型應用參數 | 齒輪箱額定容許力矩 | 齒輪箱瞬間容許力矩 | 減速比 | 減速箱長 L1 | |||||||
| 額定值 | 空載數據 | 負載數據 | 總長 L | |||||||||
| 電壓 | 轉速 | 電流 | 轉速 | 電流 | 轉矩 | |||||||
| VDC | rpm | mA(MAX) | rpm | mA(MAX) | gf.cm | mN.m | mm | gf.cm | gf.cm | mm | ||
| ZWBPD022022-4 | 24.0 | 1886 | 100 | 1675 | 295 | 160 | 15.7 | 57.5 | 5000 | 15000 | 4 | 19.1 |
| ZWBPD022022-6 | 24.0 | 1258 | 100 | 1117 | 295 | 240 | 23.5 | 5000 | 15000 | 6 | ||
| ZWBPD022022-16 | 24.0 | 472 | 110 | 419 | 295 | 512 | 50.2 | 64.8 | 5000 | 15000 | 16 | 26.4 |
| ZWBPD022022-24 | 24.0 | 314 | 110 | 279 | 295 | 768 | 75.3 | 5000 | 15000 | 24 | ||
| ZWBPD022022-36 | 24.0 | 210 | 110 | 186 | 295 | 1152 | 113.0 | 5000 | 15000 | 36 | ||
| ZWBPD022022-64 | 24.0 | 118 | 120 | 105 | 295 | 1350 | 132.4 | 72.1 | 5000 | 15000 | 64 | 33.7 |
| ZWBPD022022-96 | 24.0 | 79 | 120 | 70 | 295 | 2025 | 198.6 | 5000 | 15000 | 96 | ||
| ZWBPD022022-144 | 24.0 | 52 | 120 | 47 | 295 | 3038 | 297.9 | 5000 | 15000 | 144 | ||
| ZWBPD022022-216 | 24.0 | 35 | 120 | 31 | 295 | 4556 | 446.8 | 5000 | 15000 | 216 | ||
| ZWBPD022022-256 | 24.0 | 28 | 120 | 26 | 300 | 4050 | 397.2 | 79.4 | 5000 | 15000 | 256 | 41 |
| ZWBPD022022-384 | 24.0 | 19 | 120 | 17 | 300 | 5000 | 490.4 | 5000 | 15000 | 384 | ||
| ZWBPD022022-576 | 24.0 | 13 | 120 | 12 | 300 | 5000 | 490.4 | 5000 | 15000 | 576 | ||
| ZWBPD022022-864 | 24.0 | 8 | 120 | 8 | 300 | 5000 | 490.4 | 5000 | 15000 | 864 | ||
| ZWBPD022022-1296 | 24.0 | 6 | 120 | 5 | 300 | 4500 | 441.3 | 5000 | 15000 | 1296 | ||
*注：以上具體參數可根據客戶要求定制。

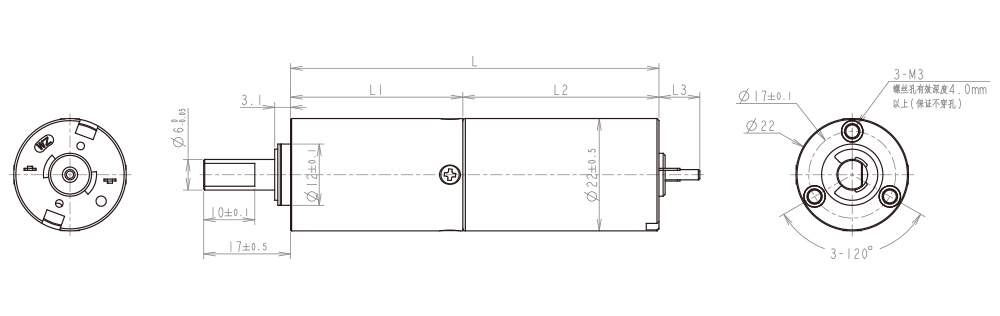

設計圖紙
查看詳情
資料下載
Φ22mm 行星減速箱（PD版）規格書
